客户技术规格要求
| 导体线径(mm) | 镀层厚度(um) | 公差(mm) | 伸长率(%) |
| 0.161-0.367 | >1 | +0.003/-0 | ≥20 |
导体表面质量

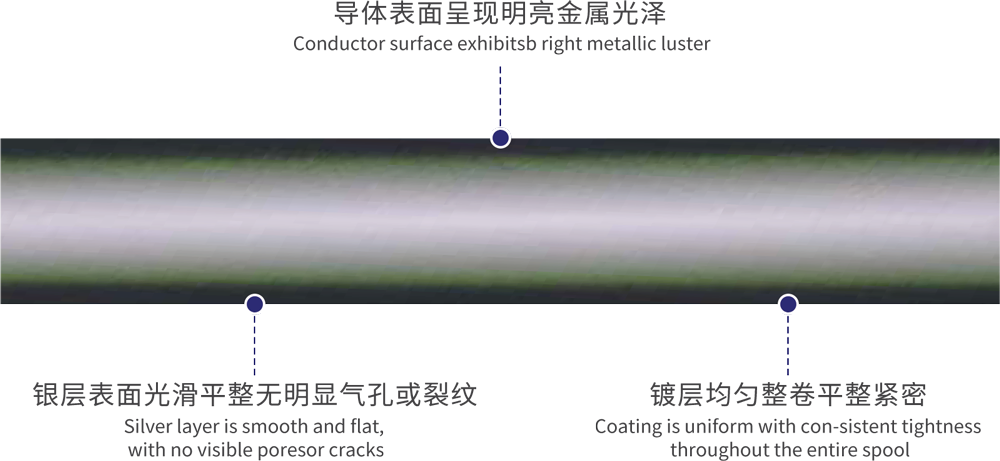

① 千倍显微镜下表面
伸长率&抗拉强度
② 标距设定为250mm，测试速度为50mm/min

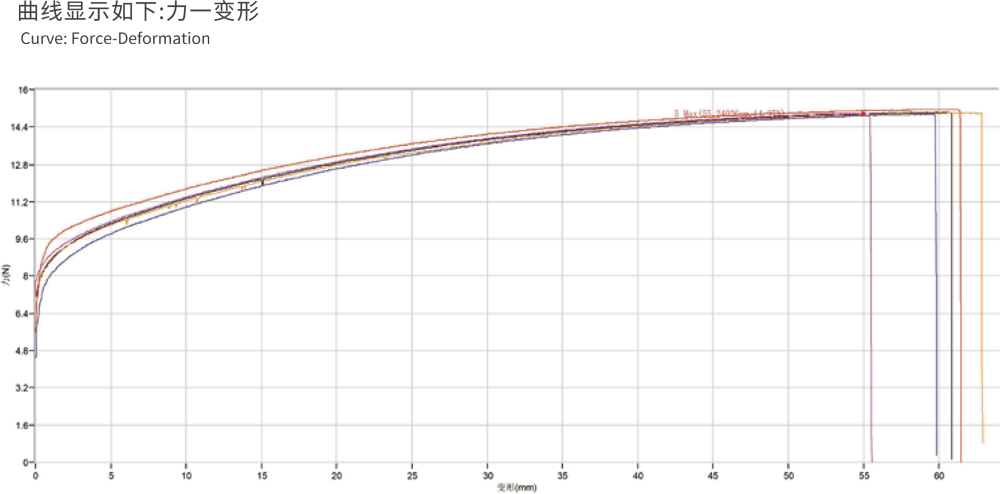

测试结果如下表：
| zui大力(N) | 抗拉强度(1bf/in²) | 断裂伸长率(%) | 外径(mm) | 面积(mm²) | |
| No.1 | 15.02 | 243.93 | 24.31 | 0.28000 | 0.06158 |
| No.2 | 15.14 | 245.83 | 24.52 | 0.28000 | 0.06158 |
| No.3 | 14.92 | 242.30 | 23.87 | 0.28000 | 0.06158 |
| No.4 | 15.00 | 243.52 | 25.08 | 0.28000 | 0.06158 |
| No.5 | 14.97 | 243.12 | 22.15 | 0.28000 | 0.06158 |
抗拉强度：zui大值---245.83 lbf/in²(No.2)，zui小值---242.30 lbf/in²(No.3)；
波动范围较小，材料强度稳定。
断裂伸长率：zui大值---25.08%(No.4)，zui小值---22.15%(No.5)；
材料在断裂前的变形能力稳定。

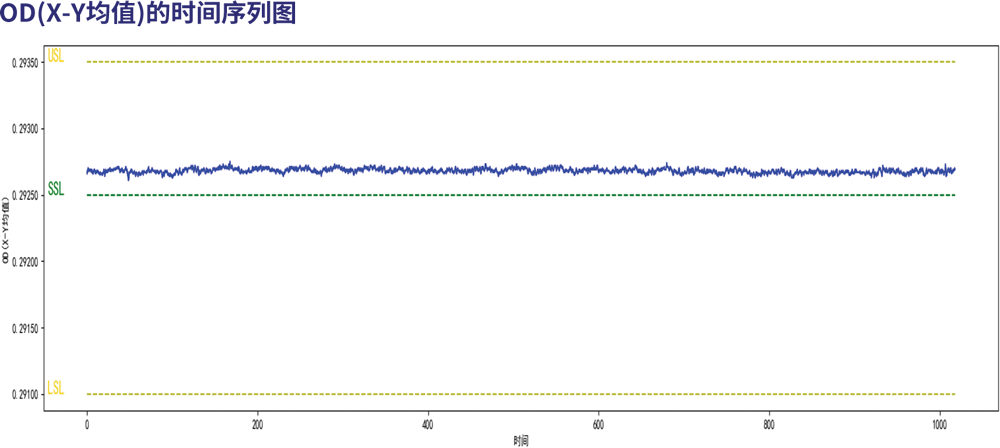

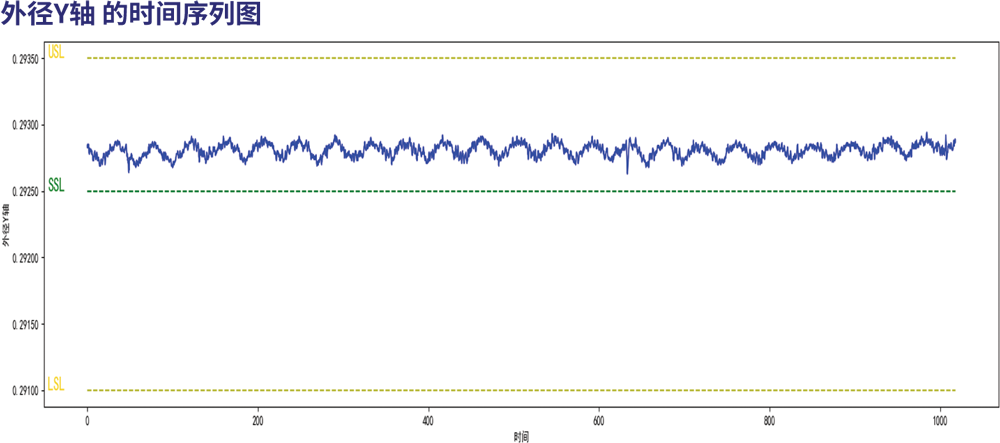

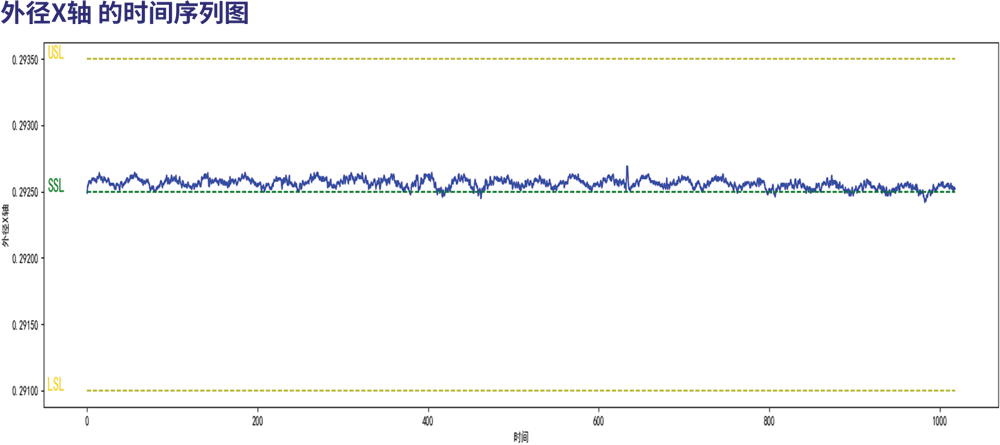

制造过程能力在线测量数据
③ 取样频率

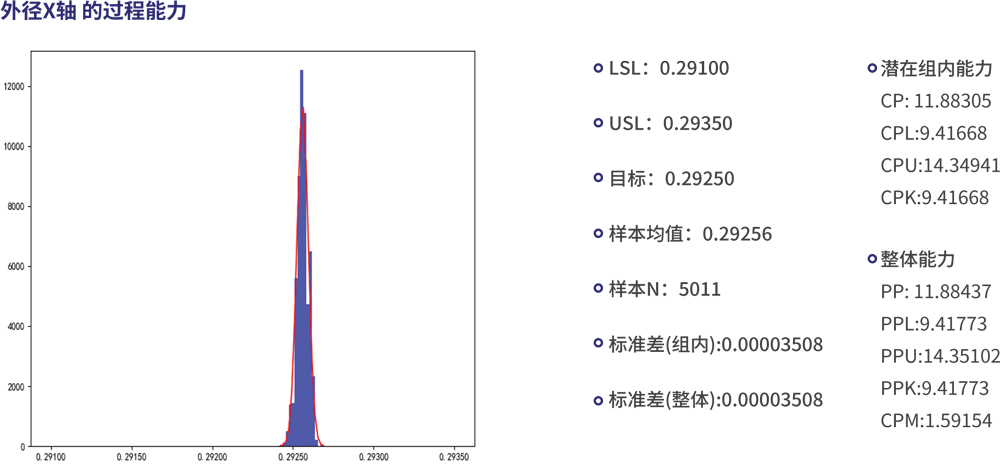

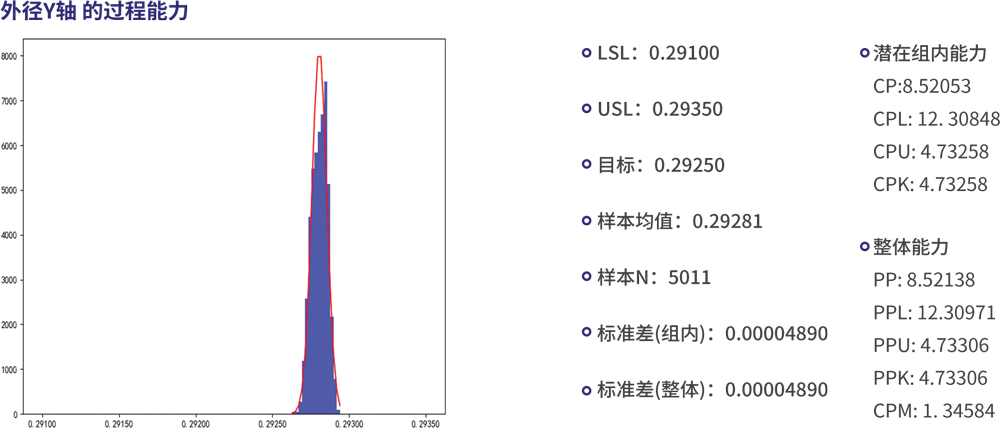

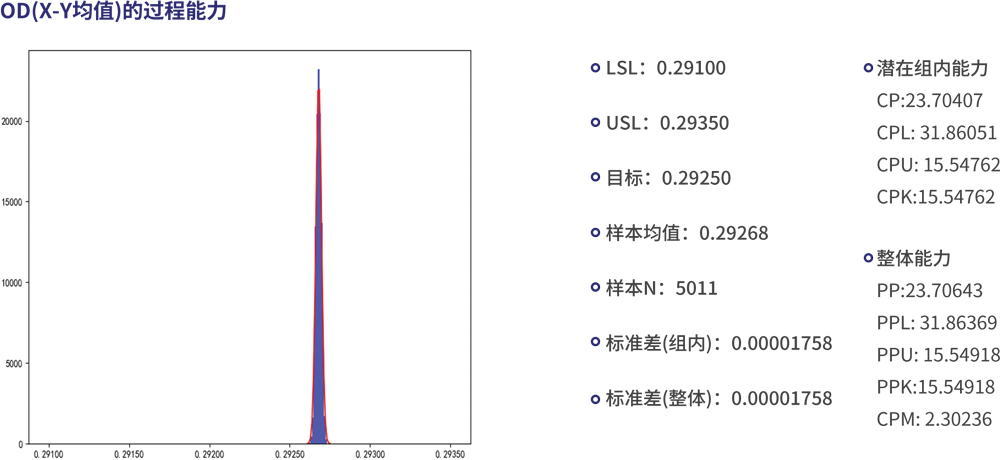

每秒读取5个数据(可根据客户要求调整)，数据读取精度:0.00001。CP/CPK均能达到大于2.0
